Bague d’étanchéité
Description de la bague d’étanchéité

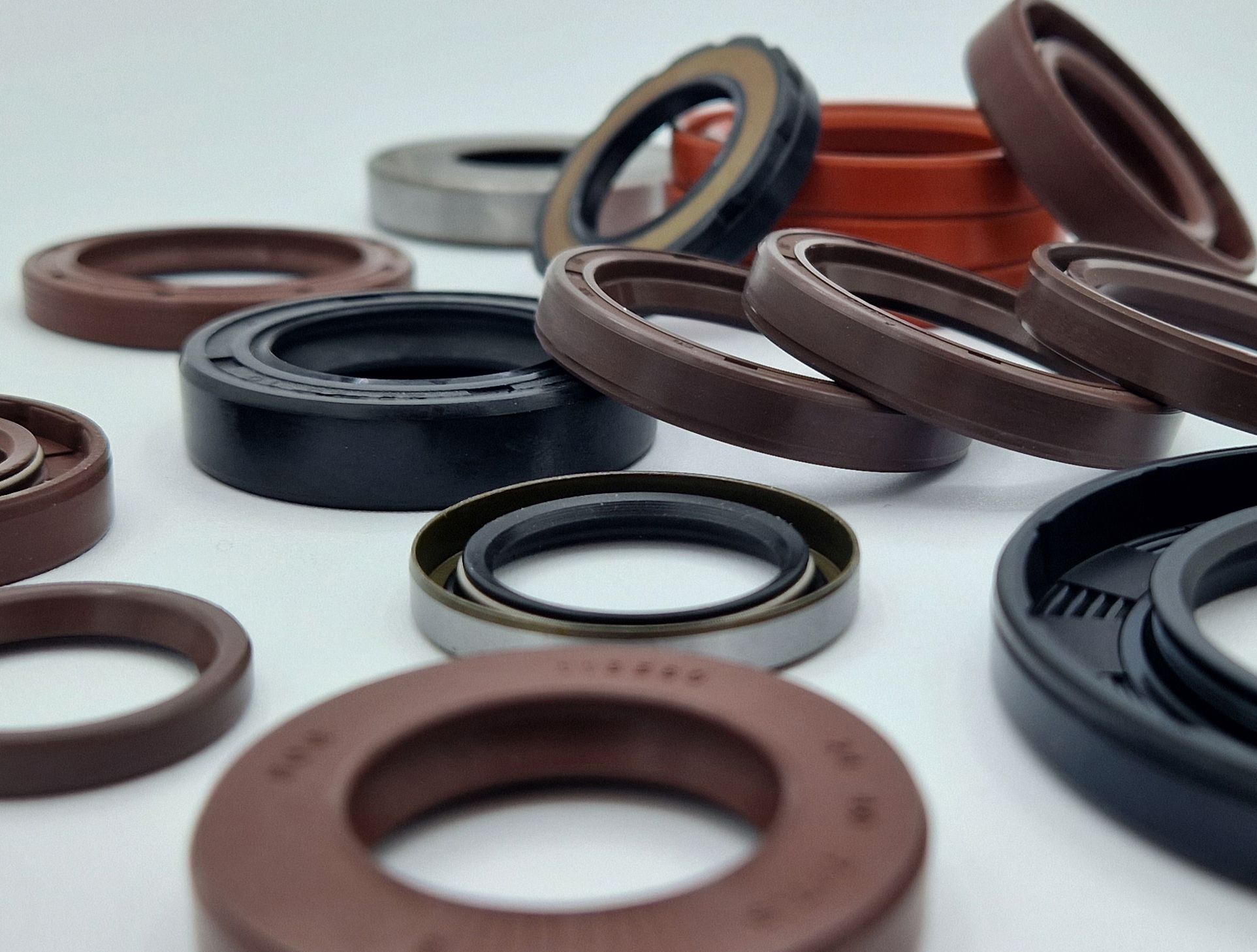

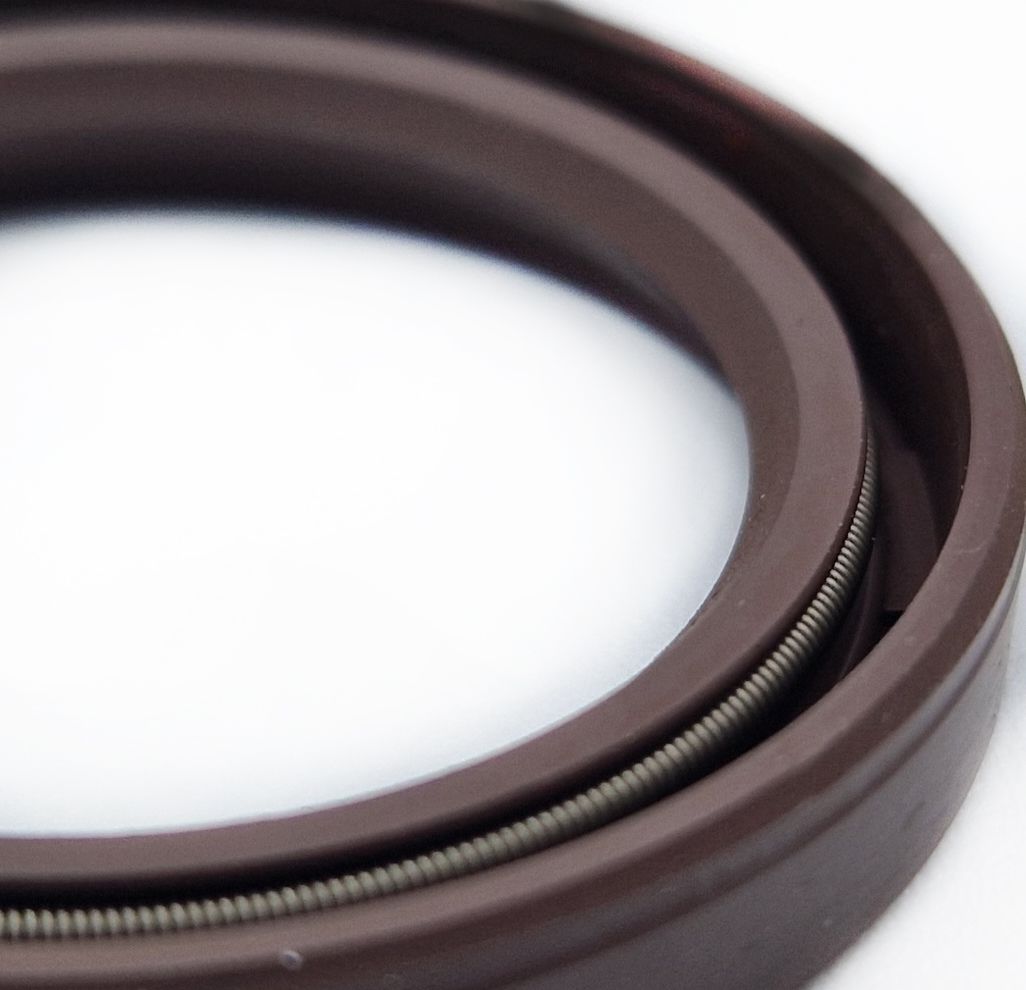

La bague d’étanchéité, aussi appelée bague à lèvre, joint d’arbre tournant ou joint SPI, permet une étanchéité autour d'un arbre tournant. Les principaux milieux à étancher sont les huiles et les graisses lubrifiantes.
Pièces usinées
Techné produit également de petites quantités de bagues d’étanchéité en usinage.
Demander vos pièces usinées
Les principales applications de la bague d’étanchéité
La bague d’étanchéité est employée dans des applications rotatives où elle est particulièrement utilisée dans les moteurs et les transmissions des secteurs suivants :
- Bague d’étanchéité pour machines agricoles et engins de travaux publics
- Bague d’étanchéité pour l’industrie mécanique
- Bague d’étanchéité pour l’industrie automobile : moteurs (vilebrequin), transmission, boîte de vitesse, pompes
- Bague d’étanchéité pour l’industrie ferroviaire
- Bague d’étanchéité pour l’industrie agroalimentaire et chimique
Les différentes matières de bagues d’étanchéité
En fonction des températures d’utilisation et de l’environnement chimique, Techné propose plusieurs matières pour la bague d’étanchéité :
Acier (standard) ou acier inoxydable (sur demande)
- Bague d’étanchéité NBR (nitrile)
- Bague d’étanchéité FKM (fluorocarbone)
- Bague d’étanchéité silicone (MVQ)
- Bague d’étanchéité EPDM
- Bague d’étanchéité ACM/AEM (polyacrylate)
Acier (standard) ou acier inoxydable (sur demande)
Sélection de bague d’étanchéité
Le type de bague d’étanchéité à utiliser dépend des conditions d’utilisation et est principalement défini par trois éléments :
Armature
Le type d’armature est choisi en fonction du logement, des moyens de montage et des efforts appliqués sur la bague.
Lèvre
Le milieu à étancher, le niveau de pollution extérieure et les spécificités d’application définissent le type de lèvres.
Ressort
Le niveau d’effort radial sur la lèvre est choisi en fonction de la nature du liquide à étancher, la vitesse d’utilisation et les tolérances de montage de l’arbre.
Sur-mesure
Lorsque la bague d'étanchéité est appliquée près d’un roulement ou d’un engrenage, la lèvre s’échauffe rapidement et peut à terme se détériorer ou abîmer l’arbre. Afin de répondre à ce problème, Techné propose de strier la lèvre suivant le sens de rotation de l’arbre : Hélice droite, Hélice gauche, Hélice double sens.
Profils standards
Techné propose les profils les plus courants, normalisés DIN 3760/3761. Les différents profils et matières sont choisis selon la nature du fluide, du niveau de pollution extérieure, des qualités de l’arbre et du logement, de la vitesse de l’arbre, de la température, de la pression etc.
La différence entre les profils SL et DL réside dans la présence d’une lèvre additionnelle de protection anti-poussière dans les DL. Sur demande, les bagues d’étanchéité peuvent également comporter une hélice sur la lèvre.
Dans les profils standards se trouvent les bagues d’étanchéité SL et DL, de type A et AS selon la norme DIN 3760/3761. L’armature revêtue d’élastomère lisse permet un montage simple et une bonne étanchéité dans les milieux très liquides ou gazeux.
Les bagues d’étanchéité AEX SL et AEX DL, de type B et BS selon la norme DIN 3760/3761, sont composées d’une armature extérieure en acier usiné qui permet un montage précis et un maintien solide dans le logement.
Les bagues d’étanchéité T2 SL et T2 DL, de type C et CS selon la norme DIN 3760/3761, ont une double armature extérieure en acier pour un montage précis et un maintien solide dans le logement.
Bagues de pression
Les bagues standards sont conçues pour une application de rotation à très basse pression, voire sans pression (maximum 0,5 bar). Des bagues spécifiques peuvent répondre aux systèmes rotatifs demandant une étanchéité sous pression :
- Une bague d’appui en « L » supplémentaire à la bague d’étanchéité permet de monter jusqu’à une pression de 5 bar.
- Bague d’étanchéité SL et DL HP et HP10 : La lèvre d’étanchéité courte et l’armature métallique permettent de monter jusqu’à une pression de respectivement 3 et 10 bar.
Pour les applications supérieures à 10 bar, le bureau d’études Techné est à votre disposition.
Traitements de surface
Dans son atelier d’usinage, Techné réalise des traitements de surface sur différents types de produits dont des bagues d’étanchéité.
Chaque traitement a un objectif précis
Le traitement T-Lub® facilite le montage des bagues d’étanchéité notamment lors d’applications statiques.
Le traitement T-Coat® est un traitement permanent ou semi-permanent et améliore les propriétés naturelles de glissement et la durée de vie des bagues.
Le traitement T-Surf® assure la propreté et la non-contamination des bagues d’étanchéité. Les propriétés originelles de la matière sont conservées.
Le traitement T-Color® quant à lui répond à des besoins marketing ou d’identification en colorant les bagues d’étanchéité. Ce revêtement améliore également les propriétés de frottement. Techné propose des nuanciers RAL et PANTONE.
Voir nos offres sur les traitements de surface
